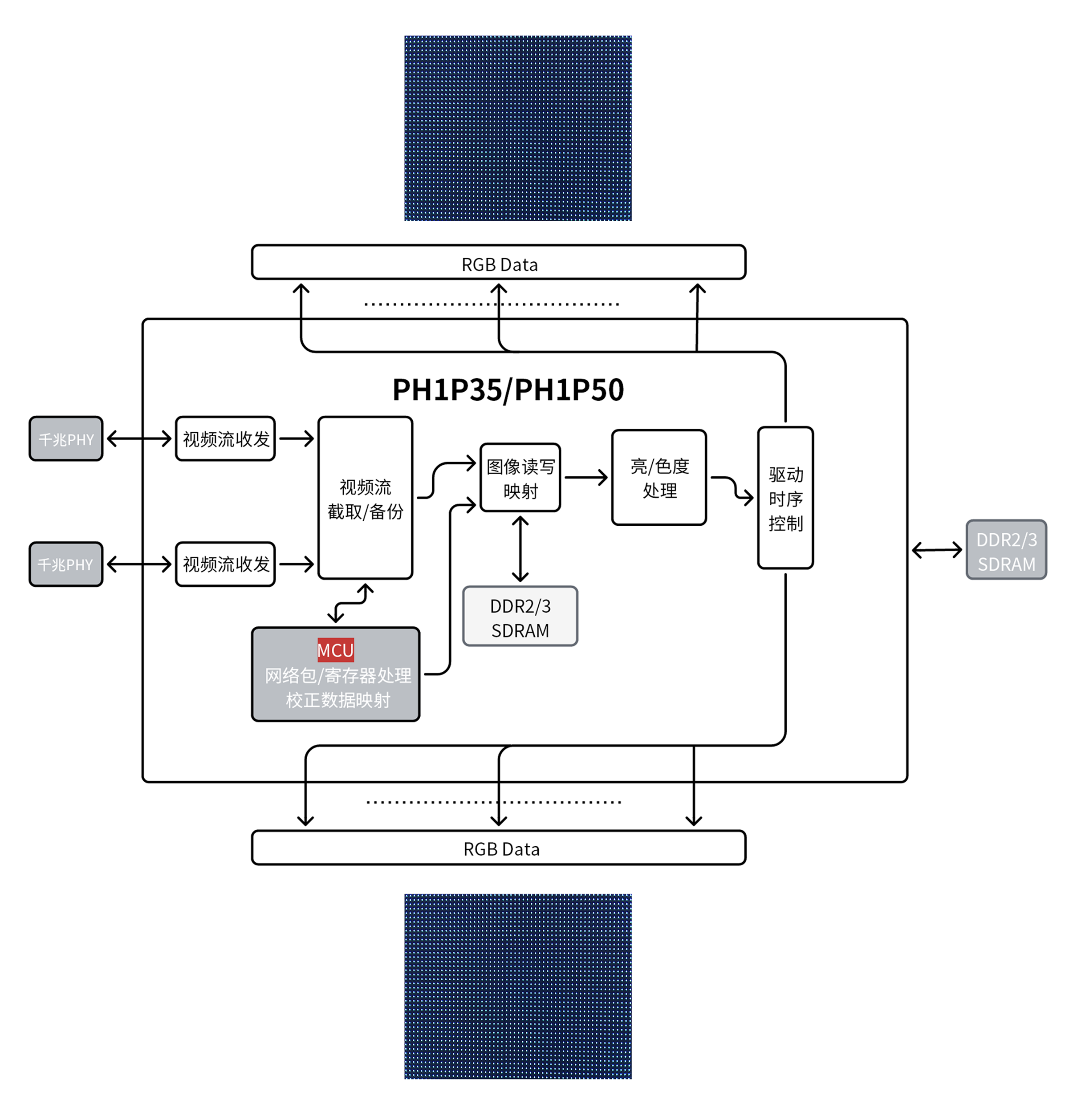

基于安路科技fpga的led显示屏驱动系统，通过千兆以太网或高速数据接口，进行视频数据的传输，让单张卡能带载更大面积。客户可以通过器件内部丰富的逻辑资源实现更多样化视频数据处理、点阵驱动算法等。安路科技ph1p35,ph1p50系列提供内置mcu硬核、以及ddr内存，可以让通信协议操作更简单，校正数据处理更高效。解放fpga逻辑资源，实现更多驱动支持与图像数据处理。

fpga技术架构优势

▸ fpga电平标准丰富，构建1g、5gbps等高速网络传输链路系统

▸ mcu可以实现协议与数据解析和处理，校正数据管理以及其他智能控制，通过总线与muc与逻辑的智能交互，减少了fpga逻辑资源开销与后期维护时间，让系统可实现更多显示功能。

▸ ph1p50系列的serdes，可以实现高速带宽需求，serdes 单lane可输出5~10gbps/s数据。同时4 lane serdes可以连接dp/hdmi高清接口，实现视频直连的高性价方案。

▸ fpga内集成ddr内存，带宽可支持6.4~8.5gb，该存储可实现图像与校正数据缓存，单芯片方案显著降低能耗，提升存储带宽与客户pcb bom成本，减少开发时间。

▸ fpga dual boot启动方案，让接收卡支持更多功能，实现恒流源与pwm驱动高清画质数据驱动
▸ 16bit~20bit灰度控制精度，支持3840hz以上超高频刷新（手机拍摄无频闪体验）
▸ 动态可编程伽马校正

▸ 联动led自动校准系统，自动补偿led衰减曲线

▸ led显示屏显示效果与驱动芯片的增加扩展，使用fpga可编程逻辑资源，功能无限重构与叠代

▸ 零延迟响应：从fpga接收视频信号输入到led输出延迟，在系统上实现多个卡实现同步显示

▸ 故障自愈：可对屏幕的坏点进行循环检测

ph1p实现的led方案，内部支持更大的图像数据缓存，集成了mcu与高速接口，将fpga的硬件可编程优势与led显示处理深度融合，不仅实现像素级的精准控制，更能实现高效能的随心智能控制。特别适合高密度小间距、会议一体机、电影屏等高端led显示屏应用场景。

通过ph1p fpga器件系列，可降低客户bom与开发成本，在降低能耗的同时，让每个led单元都成为艺术表达的智能像素点。
