产品简介

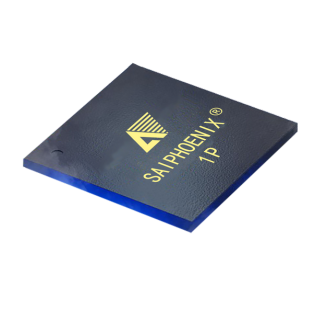

ph1p系列fpga是安路科技推出的“凤凰”系列全新平台产品,包含35k~100k luts、丰富的高速io、ddr2/3/4与lpddr4存储接口和丰富的ip资源。
芯片内部集成了丰富的硬核单元,提供512mb~1gb内存、mcu硬核、2个mipi d-phy v2.0硬核、hxt收发器、pcie硬核
定位轻量嵌入式、高集成度、高性价比的可编程逻辑市场。ph1p通过特殊功耗优化,能够在同等的应用下,提供更佳的性能与功耗表现。
ph1p系列可以应用于led显示、视频处理与监控、通信基础设施、医疗、工业控制、消费电子等市场。对性能、功耗、成本、与硬件体积敏感型应用的需求,ph1p为您提供具有性价比的全套效能亚博yabo投注网站的解决方案。
产品选型表
-
产品特色
-
应用场景
-
资料下载
产品特色
-
器件特色
轻量化、高集成度、高性价比的全新复杂可编程逻辑器件
-
高性能大容量可配置逻辑块
逻辑规模从38189~129024 luts
eram资源从2160~6000 kb -
高性能数字信号处理单元
可支持两输入加法器、三输入加法器、乘法器和算术逻辑单元
支持独立的27x18,9x9乘法器 -
高性能串行收发器
支持hxt 8 lane,速度可达10.3125gbps/lane
-
集成pcie硬核
支持pcie gen3 x4
-
内存与存储接口
内置 512mbit~1gbit 大容量高速内存
支持ddr2/3/4接口,速度可支持1066mbps
定向支持lpddr4 -
高性能硬核
mcu处理器:risc-v mcu硬核
专用mipi: 2 × mipi d-phy v2.0 硬核,支持 2.5gbps/lane -
丰富与灵活的io
支持lvcmos 12/15/18/25/33、lvds、sublvds、lvds-e,lvds速度最大可支持1.25g~1.5gbps
-
seu检错和纠错
支持单bit检错和纠错、支持双bit检错
-
封装丰富
324、484、676等封装,满足客户市场需求
